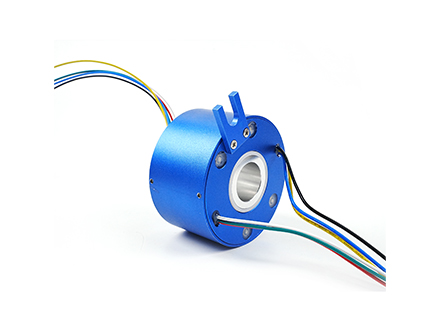

一、通孔滑環的核心組成部件

　　通孔滑環作為旋轉連接系統的核心部件，其結構設計需兼顧機械穩定性與電氣傳輸效率。以下是其主要組成部分的技術解析：

　　電刷系統

　　電刷是實現動態接觸的關鍵元件，通常采用金合金或碳刷材料。金合金電刷（如金鎳合金）具有低接觸電阻和優異的抗腐蝕性能，適用于精 密信號傳輸；碳刷則憑借高耐磨性和導電性，常見于大電流場景。電刷組的壓力調節機制（如彈簧或恒力結構）可確保接觸力均勻，減少磨損并延長壽命。

　　導電環（環道）

　　導電環多采用銅合金基材（如磷青銅），表面鍍覆貴金屬（金、銀或銠）以降低接觸電阻。其設計需滿足多通道并行傳輸需求，例如在醫療 CT 設備中，環道需同時承載高壓電源、視頻信號及控制指令。精 密加工的環道表面粗糙度需控制在微米級，以確保電刷滑動的平順性。

　　軸承與支撐結構

　　軸承系統決定了滑環的轉速上限和運行穩定性。高速滑環（如工業機器人應用）常采用高精度滾珠軸承或空氣軸承，后者通過壓縮空氣懸浮實現無摩擦旋轉，轉速可達數萬轉 / 分鐘。支撐結構則需具備剛性與輕量化特性，常用鋁合金或碳纖維復合材料。

　　絕緣材料與隔離設計

　　絕緣體需承受高電壓隔離（如 1000V 以上）和寬溫域變化（-40℃至 + 150℃），常用材料包括陶瓷、聚酰亞胺（PI）或環氧樹脂。多通道滑環中，相鄰環道間的絕緣層厚度需準確控制，避免串?dāng)_問題，例如高頻信號通道需采用屏蔽結構。

　　密封與防護模塊

　　防護等級（IP65/IP67）的實現依賴多重密封設計：動態密封圈（如氟橡膠）防止液體侵入，迷宮式結構阻擋粉塵，金屬波紋管補償熱脹冷縮。在深海設備中，滑環需配備壓力平衡裝置，以承受數百個大氣壓的外部環境。

　　二、通孔設計的四大技術突破

　　通孔滑環的標志性設計 —— 中 心貫穿孔，不僅是結構創新，更是功能集成的核心載體：

　　空間優化與復合傳動

　　通孔允許液壓 / 氣動管路、光纖或機械傳動軸與導電系統同軸布置。例如在航空吊艙中，通孔可同時通過燃油管道和高速數據總線，使設備體積減少 30% 以上。這種集成設計尤其適用于空間受限的機器人關節或旋轉工作臺。

　　散熱與環境適應性

　　通孔形成的空氣對流通道可顯著提升散熱效率。實驗數據表明，帶通孔的滑環在 10A 電流負載下，溫升比實心滑環降低 15-20℃。此外，通孔便于安裝溫度傳感器或冷卻裝置，滿足高溫環境（如冶金設備）的需求。

　　維護便利性與模塊化升級

　　軸向通孔使電刷組件可從兩端快速拆卸，維護時間縮短 50% 以上。同時，模塊化設計允許在不更換整體結構的前提下，擴展通道數或升級信號類型（如從低頻到高頻），例如在智能倉儲設備中按需增加 RFID 讀寫模塊。

　　多系統協同平臺

　　通孔為多技術融合提供物理基礎。例如，在醫療 MRI 設備中，滑環通孔可容納梯度磁場線圈的饋線，同時傳輸射頻信號，確保成像系統的緊湊性。這種設計理念正延伸至新能源領域，如電動汽車無線充電系統的旋轉耦合結構。

　　三、典型應用場景分析

　　工業自動化

　　在六軸機械臂中，通孔滑環支持 360° 無限旋轉，同時傳輸伺服電機動力（200V/15 A）和編碼器信號（RS485）。通孔直徑根據機械臂負載設計，大型機型可達 150mm，可集成氣動夾爪的供氣管道。

　　醫療影像設備

　　CT 掃描機架的滑環系統需滿足：① 64 排探測器的高速數據傳輸（5Gbps）；② 球管高壓電源（120kV）；③ 旋轉部件供電（24V/5 A）。通孔設計允許 X 射線準直器的光路系統與導電系統同軸布置，確保成像精度。

　　航空航天

　　無人機旋轉炮塔中，通孔滑環需在 ±60℃環境下穩定工作，支持視頻信號（HDMI 2.0）、武器控制指令（CAN 總線）及紅外傳感器電源（48V）的同步傳輸。防護等級需達到 IP66，以抵御風沙和雨水侵蝕。

　　四、技術發展趨勢

　　當前，通孔滑環正向 "三高" 方向演進：

　　高轉速：空氣軸承技術使轉速突破 10 萬轉 / 分鐘（如半導體晶圓檢測設備）

　　高密度：微機電系統（MEMS）工藝實現每厘米 20 個以上通道集成

　　高適應性：自潤滑電刷材料（如二硫化鉬涂層）可在真空或惰性氣體環境中運行

　　未來，隨著柔性電子技術的發展，通孔結構可能進一步集成傳感器陣列，實現旋轉設備的狀態監測與預測性維護，推動工業互聯網的深度應用。
