氣電組合滑環的工作原理

2025-04-11 14:04:03

訪問:

氣電組合滑環是一種將電氣傳輸與氣體流體傳輸功能集成于一體的旋轉連接裝置,廣泛應用于需要同時傳輸電能、信號與壓縮氣體(如氣動執行系統)的旋轉設備中。其工作原理基于電滑環與氣動旋轉接頭的組合結構,既實現了電刷與導電環之間的相對旋轉導電,又通過精密密封結構完成氣體在旋轉界面上的無泄漏輸送。

電氣部分通常采用多組電刷與導電環接觸傳輸方式,電刷固定在靜止端,導電環隨旋轉端同步轉動。在設備運行過程中,電刷始終與導電環保持彈性接觸,從而實現電能、控制信號或數據的連續傳輸。這種接觸式結構經過優化設計,可有效降低接觸電阻和信號干擾,尤其在涉及伺服控制、模擬信號或高速通信場景時,電氣性能穩定性尤為關鍵。

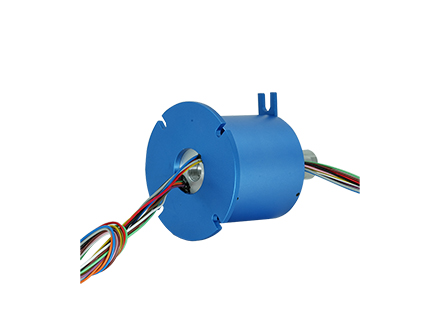

氣電組合滑環

氣動部分則通常由一個或多個獨立的氣路通道組成,內置高精度密封件,如耐磨O型圈、旋轉密封墊圈等。旋轉時,通過動靜環之間的密封結構保持氣體壓力并防止泄漏,確保壓縮空氣、真空或其他流體介質可以在旋轉狀態下穩定傳輸。這部分的結構通常與電氣部分相互獨立,但整體封裝于一個緊湊的殼體內,使設備在安裝和維護上更為簡潔。

在工作時,設備的旋轉部分驅動滑環旋轉,而靜止部分則通過線纜和氣管與外部控制系統相連。無論設備如何連續或間歇性旋轉,滑環內部的導電和氣動系統始終保持可靠連接,確保數據、能量與氣體能夠同步流通而不中斷。值得注意的是,在設計上需要兼顧電氣絕緣、氣體密封、熱膨脹補償以及結構強度等多種因素,以確保氣電組合滑環在高速、復雜、多通道環境下仍能保持長時間、穩定的運行。
