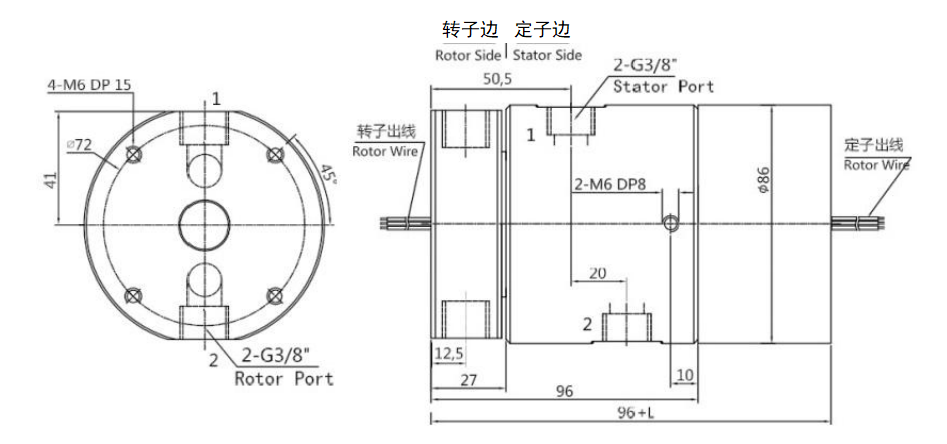

RQ02003系列
2進2出氣+電旋轉接頭，G3/8" 接頭，10~12mm 大小管徑
● 可以混合功率動力線、信號線、以太網、USB、工業總線、 控制線、電磁閥、感應線等；
● 標準為法蘭安裝形式，可定制空心軸安裝；
● 能通過的介質有：壓縮空氣、氫氣、氮氣、化學混合氣 體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等。

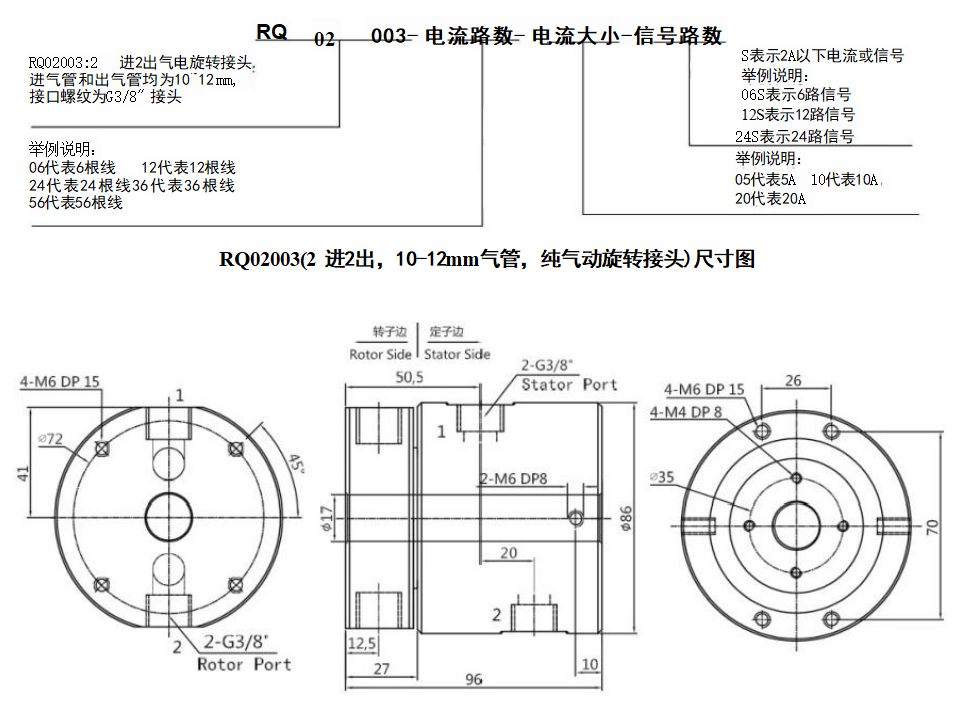

訂購型號說明
標準型號選型表
| 型 號 | 氣管數量 | 接口尺寸 | 可適應氣管 |
| RQ02003 | 2進2出 | G3/8 | 10~12mm |
標準型號選型表
| 型 號 | 氣管數量 | 接口尺寸 | 可適應氣管 | 信號(2A)路數 | L長度 |
| RQ02003-06 | 2進2出 | G3/8" | 10~12mm | 6 | 14 |
| RQ02003-12 | 2進2出 | G3/8" | 10~12mm | 12 | 21 |
| RQ02003-24S | 2進2出 | G3/8" | 10~12mm | 24 | 35 |
| RQ02003-36S | 2進2出 | G3/8" | 10~12mm | 36 | 52.3 |
| RQ02003-56S | 2進2出 | G3/8" | 10~12mm | 56 | 82 |
標準型號選型表
| 型 號 | 氣管數量 | 接口尺寸 | 可適應氣管 | 電流(10A)路數 | 信號(5A)路數 | L長度 |
| RQ02003-0605 | 2進2出 | G3/8" | 10~12mm | 0 | 6 | 48 |
| RQ02003-0610 | 2進2出 | G3/8" | 10~12mm | 6 | 0 | 48 |
| RQ02003-1205 | 2進2出 | G3/8 | 10~12mm | 0 | 12 | 72 |
| RQ02003-0610-0605 | 2進2出 | G3/8" | 10~12mm | 6 | 6 | 72 |
| RQ02003-1210 | 2進2出 | G3/8" | 10~12mm | 12 | 0 | 72 |
| RQ02003-0610-1205 | 2進2出 | G3/8" | 10~12mm | 6 | 12 | 96 |
| RQ02003-1210-0605 | 2進2出 | G3/8" | 10~12mm | 12 | 6 | 96 |
| RQ02003-1805 | 2進2出 | G3/8" | 10~12mm | 0 | 18 | 96 |
| RQ02003-1810 | 2進2出 | G3/8" | 10~12mm | 18 | 0 | 96 |
| RQ02003-0610-1805 | 2進2出 | G3/8" | 10~12mm | 6 | 18 | 120 |
| RQ02003-2405 | 2進2出 | G3/8" | 10~12mm | 0 | 24 | 120 |
| RQ02003-2410 | 2進2出 | G3/8" | 10~12mm | 24 | 0 | 120 |
| RQ02003-3605 | 2進2出 | G3/8" | 10~12mm | 0 | 36 | 168 |
| RQ02003-1210-2405 | 2進2出 | G3/8" | 10~12mm | 12 | 24 | 168 |
| RQ02003-3610 | 2進2出 | G3/8" | 10~12mm | 36 | 0 | 168 |
| RQ02003-4805 | 2進2出 | G3/8" | 10~12mm | 0 | 48 | 216 |
| RQ02003-1210-3605 | 2進2出 | G3/8" | 10~12mm | 12 | 36 | 216 |
| RQ02003-4810 | 2進2出 | G3/8" | 10~12mm | 48 | 0 | 216 |
| RQ02003-6005 | 2進2出 | G3/8" | 10~12mm | 0 | 60 | 264 |
| RQ02003-1210-4805 | 2進2出 | G3/8" | 10~12mm | 12 | 48 | 264 |
| RQ02003-7205 | 2進2出 | G3/8" | 10~12mm | 0 | 72 | 312 |
| RQ02003-2410-4805 | 2進2出 | G3/8" | 10~12mm | 24 | 48 | 312 |
| RQ02003-8405 | 2進2出 | G3/8" | 10~12mm | 0 | 84 | 360 |
| RQ02003-2410-6005 | 2進2出 | G3/8" | 10~12mm | 20 | 60 | 360 |
| RQ02003-9605 | 2進2出 | G3/8" | 10~12mm | 0 | 96 | 408 |
| RQ02003-10805 | 2進2出 | G3/8" | 10~12mm | 0 | 108 | 456 |
| RQ02003-12005 | 2進2出 | G3/8" | 10~12mm | 0 | 120 | 504 |
