通孔滑環 - RH50119

所屬分類：通孔滑環

瀏覽次數：次

發布時間： 2025-01-06 19:47:11

我要詢價

RH2056系列

通孔直徑為50mm (適用于<=50mm)>

*注：如需<50mm的孔徑，可通過內襯軸套解決<>

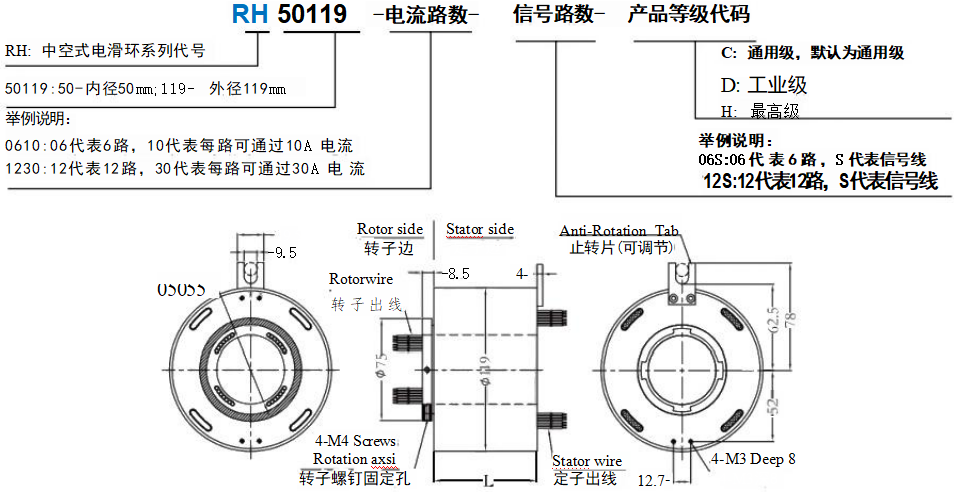

訂購型號說明

標準型號選型表

型號	線路數	長度L(mm)	型號	線路數	長度L(mm)
	10A	信號或5A			10A	信號或5A
RH50119-02S	0	2	36	RH50119-36S	0	36	172
RH50119-0210	2	0	36	RH50119-0610-30S	6	30	172
RH50119-03S	0	3	40	RH50119-1210-S24	12	24	172
RH50119-0310	3	0	40	RH50119-3610	36	0	172
RH50119-06S	0	6	52	RH50119-42S	0	42	196
RH50119-0210-04S	2	4	52	RH50119-0610-36S	6	36	196
RH50119-0410-02S	4	2	52	RH50119-1210-30S	12	30	196
RH50119-0610	6	0	52	RH50119-4210	42	0	196
RH50119-12S	0	12	76	RH50119-48S	0	48	220
RH50119-0210-10S	2	10	76	RH50119-0610-42S	6	42	220
RH50119-0310-09S	3	9	76	RH50119-1210-36S	12	36	220
RH50119-0610-06S	6	6	76	RH50119-1810-30S	18	30	220
RH50119-0810-04S	8	4	76	RH50119-P2410-24S	24	24	220
RH50119-1010-02S	10	2	76	RH50119-4810	48	0	220
RH50119-1210	12	0	76	RH50119-60S	0	60	268
RH50119-18S	0	18	100	RH50119-0610-54S	6	54	268
RH50119-0210-16S	2	16	100	RH50119-0910-51S	9	51	268
RH50119-0410-14S	4	14	100	RH50119-1210-48S	12	48	268
RH50119-0610-12S	6	12	100	RH50119-2410-36S	24	36	268
RH50119-0810-10S	8	10	100	RH50119-72S	0	72	316
RH50119-1010-08S	10	8	100	RH50119-1210-60S	12	60	316
RH50119-1210-06S	12	6	100	RH50119-2410-48S	24	48	316
RH50119-1410-04S	14	4	100	RH50119-3610-36S	36	36	316
RH50119-1610-02S	16	2	100	RH50119-84S	0	84	364
RH50119-24S	0	24	124	RH50119-1210-72S	12	72	364
RH50119-0410-20S	4	20	124	RH50119-2410-60S	24	60	364
RH50119-0610-18S	6	18	124	RH50119-3610-48S	36	48	364
RH50119-1210-12S	12	12	124	RH50119-96S	0	96	412
RH50119-1810-06S	18	6	124	RH50119-1210-84S	12	84	412
RH50119-2410	24	0	124	RH50119-2410-72S	24	72	412
RH50119-30S	0	30	148	RH50119-3610-60S	36	60	412
RH50119-0610-24S	6	24	148	RH50119-4210-54S	42	56	412
RH50119-1210-18S	12	18	148	RH50119-108S	0	108	460
RH50119-1810-12S	18	12	148	RH50119-1210-96S	12	96	460
RH50119-2410-06S	24	6	148	RH50119-2410-84S	24	84	460
RH50119-3010	30	0	148	RH50119-3610-72S	36	72	460

*注：N個10A電流環并起來可作為1路N*10A電流使用；比如：2環10A并起來可以作為1路20A使用， 10A和信號(5A) 可以任意組合，詳細請咨詢，可在標準產品上定制

機械技術指標	電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品等級選型表		功率	信號
額定轉速	參考產品等級選型表	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MQ/500VDC	≥1000MQ/500VDC
工作濕度	0~85%RRH	導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm(可根據要求調整)
殼體材料	鋁合金	絕緣強度	800VAC@50RHz,60s
轉動扭矩	0.1N.m+0.03N.m/6路	動態電阻變化值	<0.010<>
防護等級	IP51

產品等級代號	蕞高轉速	工作壽命	接觸材料
C(通用級)	400RPM	2000萬轉	貴金屬
D(工業級)	800RPM	6000萬轉	鍍金-鍍金
H(高端級)	1200RPM	1.5億轉	金合金

環碼	1	2	3	4	5	6	7	8	9	10	11	12
色碼	黑	褐	紅	橙	黃	綠	藍	紫	灰	白	粉紅	淺藍

環碼	13	14	15	16	17	18	19	20	21	22	23	24
色碼	白黑	白褐	白紅	白橙	白黃	白綠	白藍	白紫	白灰	黑紅	黑褐	透明

備注：環碼1表示從轉子端往定子端開始數的第一根線；比如RH50119-06的顏色順序?yàn)椋汉凇⒑?、紅、橙、黃、綠；24根線作為一個顏色組，當出線數量超過24根，則重復這一顏色組并用號碼管予以識別。
